Módulo Gateway Land Rover
O roteador da rede CAN/LIN: diagnóstico avançado de falhas de comunicação (U-codes), reparo e programação exclusiva por VIN.

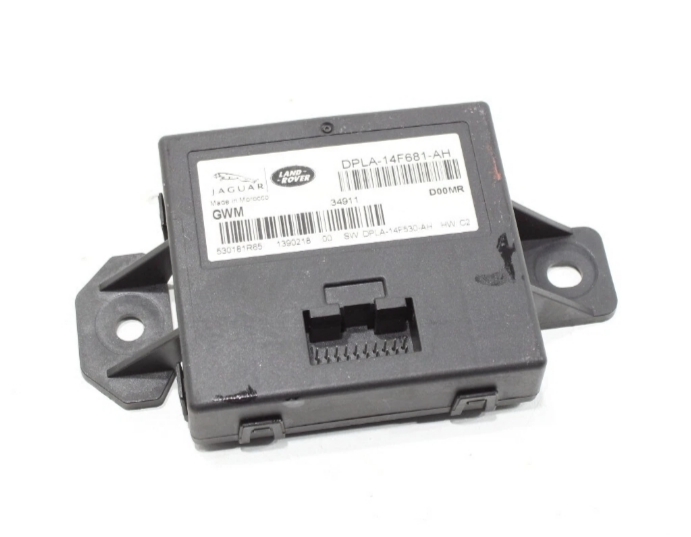

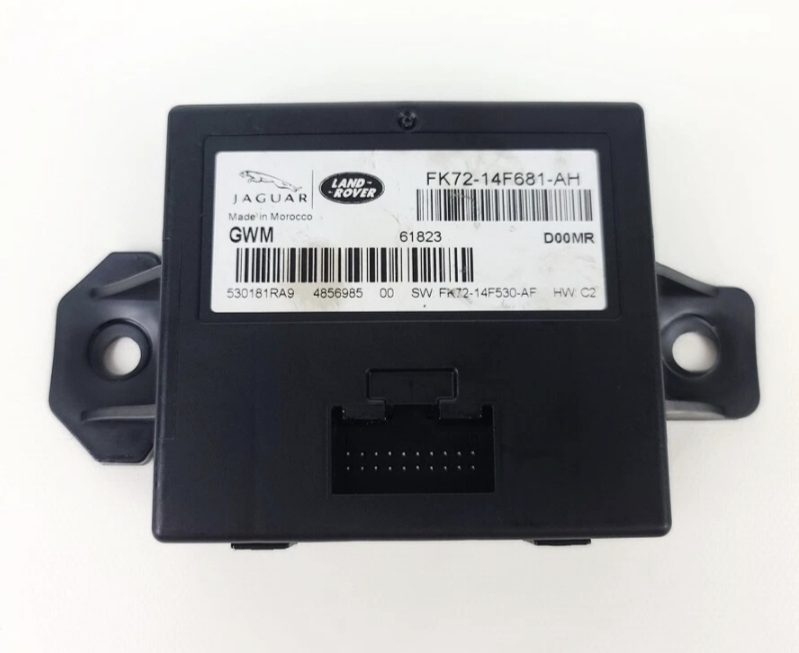

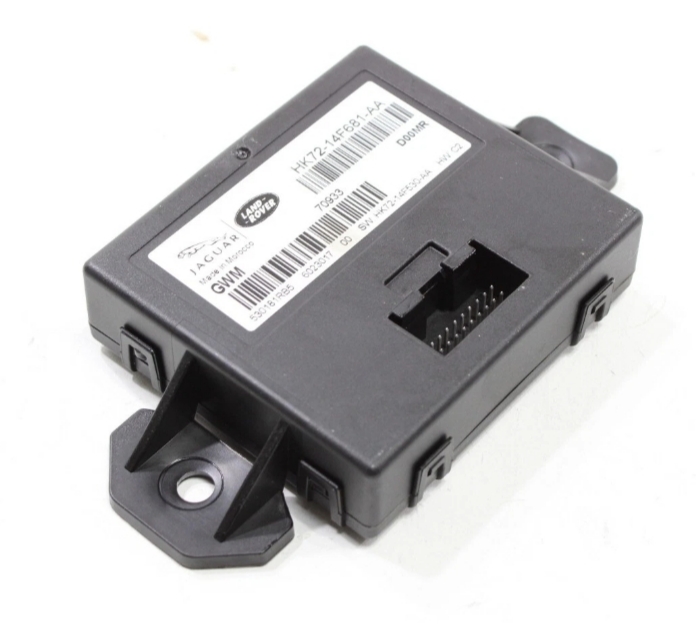

Módulo Gateway Land Rover: o tradutor da rede eletrônica
Em veículos Land Rover modernos (Discovery, Range Rover, Evoque, Velar, etc.), a quantidade de módulos eletrônicos é imensa (ECU, TCM, ABS, BCM, Painel, Infotainment). Eles não falam a mesma "língua" nem operam na mesma velocidade. O Módulo Gateway atua como o roteador de internet do seu carro: ele recebe a informação de uma rede (ex.: CAN Alta velocidade), traduz e envia para outra rede (ex.: LIN ou CAN Baixa velocidade).
A função vital na arquitetura veicular
O Gateway impede que um excesso de dados trave o sistema. Ele filtra, prioriza e distribui pacotes de dados. Além disso, em muitos modelos, ele é a porta de entrada do scanner (OBD2) para o resto do veículo.
Tradução de barramentos
- HS-CAN (High Speed): Motor (ECU), Câmbio (TCM), Freios (ABS/DSC).
- MS-CAN / LS-CAN (Mid/Low Speed): Conforto, BCM, ar-condicionado.
- LIN / FlexRay / MOST: Sensores específicos, multimídia e câmeras.
Segurança de rede (Firewall)
- Isola panes: impede que um curto na rede do rádio derrube a rede do motor.
- Protege contra acessos não autorizados ou scanners genéricos.
Sintomas: quando o tradutor sai do ar
Como o Gateway é o centro da comunicação, sua falha gera um efeito dominó. O carro pode entrar em pane mesmo que motor e câmbio estejam fisicamente perfeitos, pois eles param de "conversar".
Sinais claros de problema
- Painel acende todas as luzes ("Árvore de Natal") e exibe mensagens de erro em múltiplos sistemas.
- O scanner não comunica com o veículo pela porta OBD2, ou só lê o próprio Gateway.
- Falha de partida: a ECU não recebe o sinal de liberação do imobilizador/chave.
- Sistemas inoperantes: ar-condicionado, vidros ou suspensão a ar param de responder aos comandos.
- Drenagem de bateria: o Gateway não entra em "modo sleep", mantendo a rede acordada.
Códigos de falha de comunicação (U-Codes)
Diferente de erros mecânicos (P-codes), o Gateway gera e armazena códigos U (Network Communication). O diagnóstico em Land Rover requer SDD ou Pathfinder para mapear a topologia de rede.
U-Codes mais comuns
- U0001 / U0002: falha no barramento de comunicação CAN (alta velocidade).
- U0100: perda de comunicação com o Módulo do Motor (ECM).
- U0101: perda de comunicação com o Módulo do Câmbio (TCM).
- U0155: perda de comunicação com o Painel de Instrumentos (IPC).
- U0121: perda de comunicação com o Módulo ABS.
Cuidados no diagnóstico
Um código "U0100" salvo no BCM não significa que o Módulo do Motor queimou. Pode ser o Gateway que parou de repassar a mensagem, ou um fio rompido/curto na rede CAN. O diagnóstico topológico isola o culpado.
Substituição, Venda e Codificação (VIN)
Se o diagnóstico condenar o Módulo Gateway, a substituição requer cautela extrema. Não existe "plug and play" para Gateway Land Rover.
A obrigatoriedade da programação
O Gateway armazena o VIN (Chassi) e o CCF (Car Configuration File), que diz ao carro exatamente quais opcionais e módulos ele possui. Ao trocar por uma peça nova ou seminova, é necessário usar o software oficial (SDD/Pathfinder) para gravar o chassi, puxar o CCF correto do servidor JLR (ou do módulo antigo) e inicializar a rede. Sem isso, o carro não reconhece a rede e não liga.
Módulos Gateway Novos
Importação direta de peças genuínas (OEM). Solução definitiva que garante hardware atualizado e aceitação perfeita do processo de codificação online.
Módulos Seminovos Testados
Opção com custo-benefício. Peças testadas em bancada, com o software "virgem" (virginizado) ou prontas para sobrescrita de chassi pelo nosso laboratório.
