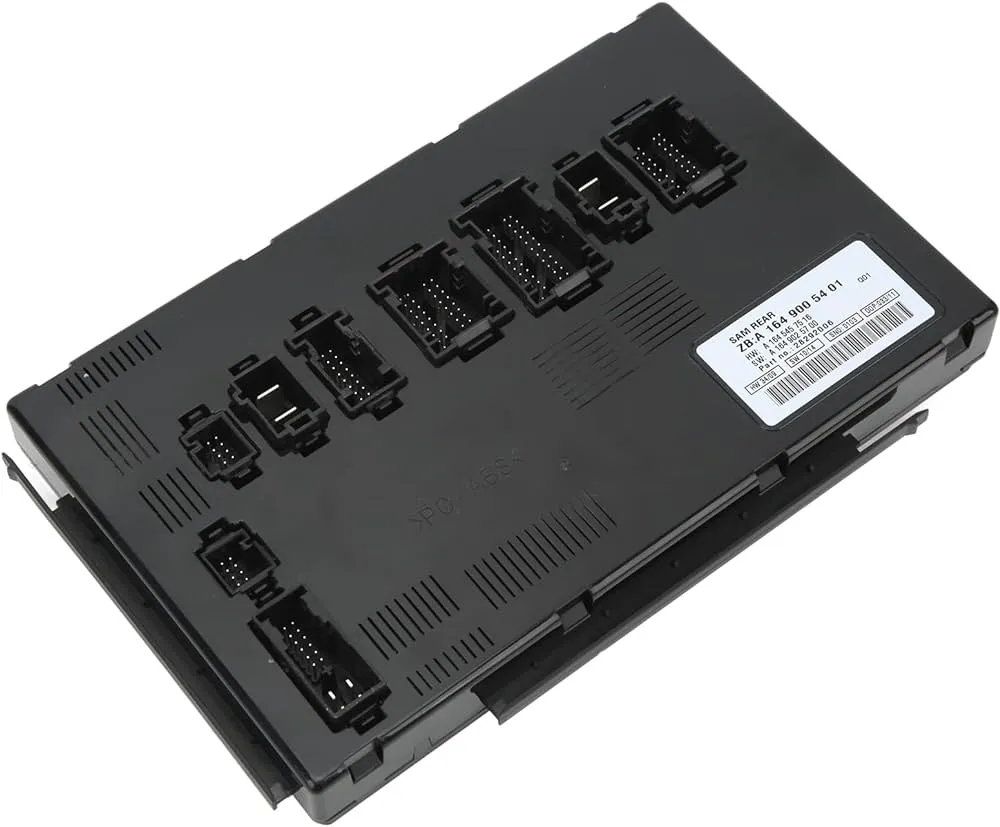

Módulo SAM Mercedes-Benz
Signal Acquisition Module (SAM) — o sistema responsável pela caixa de fusíveis e pelo gerenciamento elétrico inteligente dos veículos Mercedes-Benz.
A Arquitetura do Módulo SAM na Mercedes-Benz
O Módulo SAM (Signal Acquisition Module ou Módulo de Aquisição de Sinais) é um componente eletrônico essencial nos automóveis Mercedes-Benz, desenvolvido para controlar e integrar diversos sistemas elétricos e eletrônicos do veículo. Presente em modelos fabricados a partir da década de 90, o SAM funciona como um centro de comando, recebendo informações de sensores e interruptores, processando esses dados e enviando instruções precisas para atuadores e outros módulos conectados.
Esse módulo faz parte da rede CAN Bus (Controller Area Network), um sistema de comunicação avançado que garante a troca rápida e eficiente de informações entre os diferentes componentes do carro. Nos veículos Mercedes-Benz, o Módulo SAM pode ser encontrado em duas versões principais: o SAM Dianteiro (Front SAM) e o SAM Traseiro (Rear SAM), cada um responsável por gerenciar funções específicas em áreas distintas do automóvel.
Módulo SAM Dianteiro
Controla sistemas na parte frontal do veículo, como:
- Faróis (alto, baixo e luzes de neblina);
- Limpadores de para-brisa;
- Buzina;
- Sensores de temperatura externa;
- Sistema de partida em alguns casos.
O SAM Dianteiro costuma ser instalado no compartimento do motor, geralmente próximo à bateria ou à caixa de fusíveis principal do veículo.
Módulo SAM Traseiro
Gerencia sistemas na parte traseira, incluindo:
- Lanternas traseiras e luzes de freio;
- Sensor de nível de combustível;
- Travas elétricas das portas traseiras;
- Vidros elétricos traseiros (quando aplicável);
- Sistema de aquecimento ou ventilação dos bancos traseiros.
Já o SAM Traseiro é normalmente localizado no porta-malas ou sob o assento traseiro, próximo à caixa de fusíveis secundária do automóvel.
Essa segmentação inteligente simplifica a instalação elétrica e aumenta a eficiência do sistema, refletindo o padrão de excelência da engenharia Mercedes-Benz.
O Módulo SAM atua como um centro de controle intermediário na arquitetura eletrônica do veículo, trabalhando em sincronia com a ECU (Unidade de Controle do Motor) e outros módulos por meio da rede CAN Bus, garantindo comunicação instantânea entre os componentes.
- Sensores e interruptores enviam dados ao SAM.
- O módulo analisa essas informações com base em sua programação interna.
- O SAM ativa os componentes correspondentes enviando sinais elétricos precisos.
- Supervisiona constantemente o funcionamento dos sistemas elétricos e envia alertas de falhas diretamente para o painel de instrumentos do veículo.
Características Técnicas do Módulo SAM
- Fabricado com placas de circuito impresso, microprocessadores avançados, relés de alta durabilidade e conectores reforçados, projetados para resistir a vibrações intensas e oscilações de temperatura.
- Opera com a voltagem padrão de 12V da bateria do veículo.
- Cada unidade é desenvolvida exclusivamente para o modelo e ano específico do veículo, sendo necessário realizar reprogramação ou codificação ao substituí-lo para garantir compatibilidade.
- Conecta-se à rede CAN Bus e, em versões mais modernas, também pode utilizar redes LIN para gerenciar funções auxiliares de forma eficiente.
Principais Funções Controladas pelo Módulo SAM
Responsável pelo controle da iluminação externa e interna, além dos sistemas de conforto, como vidros elétricos, travas das portas e ajustes dos espelhos retrovisores. Também gerencia a integração com alarmes e airbags em determinados modelos da Mercedes-Benz.
Essa multifuncionalidade torna o SAM indispensável para a experiência premium.
Sintomas de Falha no Módulo SAM
Entre os sintomas mais frequentes estão iluminação irregular, falhas nos sistemas de conforto, mau funcionamento do painel de instrumentos, drenagem excessiva da bateria e sistemas que deixam de operar corretamente.
Causas de Falhas
As causas mais comuns incluem infiltração de umidade ou corrosão, picos de tensão elétrica, defeitos em relés e soldas frágeis, lavagem do compartimento do motor com jatos de alta pressão e a instalação de acessórios não homologados pela montadora.
Tabela de Falhas Crônicas e Códigos OEM (Referência EPC)
Para uma identificação precisa do módulo SAM, é necessário consultar o número do chassi (VIN) por meio dos sistemas oficiais da Mercedes-Benz, como o catálogo eletrônico EPC ou o software XENTRY. A seguir, apresentamos as falhas mais recorrentes diagnosticadas em nosso laboratório, organizadas por plataforma da marca.
| Chassi / Plataforma | Unidade SAM | Sintoma Crônico Frequente | Prefixo Part Number (Base) |
|---|---|---|---|
| W204, C204 (Classe C) | Traseiro (Rear) | Derretimento do conector de aterramento, falha nas lanternas traseiras e piscas. | A 204 900 XX XX |
| W164, X164 (ML e GL) | Traseiro (Rear) | Infiltração de água crônica pelas vedações da lanterna, oxidação severa, dreno total da bateria. | A 164 900 XX XX |
| W212, S212 (Classe E) | Dianteiro (Front) | Falha no gerenciamento dos faróis, limpadores inoperantes, ausência de comunicação na rede CAN. | A 212 900 XX XX |
| W221 (Classe S) | Dianteiro e Traseiro | Anomalias nos sistemas de conforto (bancos, cortinas elétricas), oscilação de tensão generalizada. | A 221 900 XX XX |
Serviço Especializado de Venda e Importação
Nós somos especializados em Módulo SAM Mercedes-Benz — dianteiro e traseiro.
Importação de módulo SAM Mercedes-Benz direto dos EUA e Alemanha.
Disponibilizamos módulos SAM dianteiros e traseiros para todos os modelos de veículos Mercedes-Benz, garantindo compatibilidade e qualidade original.
O módulo SAM funciona como a central inteligente de fusíveis da Mercedes-Benz, gerenciando e protegendo os principais sistemas elétricos do veículo. Para garantir a compatibilidade, é fundamental identificar o módulo SAM verificando todos os códigos impressos na etiqueta do próprio componente.
Importante: o MÓDULO SAM NÃO POSSUI REPARO. Nossa oferta se limita a unidades novas ou semi-novas em perfeitas condições.
Visando oferecer o melhor custo-benefício, trabalhamos com peças importadas usadas e semi-novas, todas previamente testadas por nossos fornecedores na origem.
Importamos módulos SAM novos e semi-novos diretamente da Europa, com entrega em até 20 dias, já incluindo frete e impostos no valor final.
Nossos preços para produtos novos são, em média, 50% mais baixos que os praticados pelas concessionárias. Já as opções semi-novas apresentam valores ainda mais atrativos.
Precisamos do código (part number) da peça para efetuar a cotação.
Comercializamos módulos SAM Mercedes-Benz das principais marcas originais, como Bosch, Temic, Continental, Magneti Marelli, Siemens, VDO, ZF, Hella, Visteon e outras reconhecidas no mercado.
Produtos de pronta entrega e sob encomenda.
Oferecemos produtos novos e seminovos, todos com nota fiscal, procedência comprovada e garantia assegurada tanto pela Motortronic quanto pelo fabricante.
Atendemos concessionárias, oficinas mecânicas, centros automotivos, lojas de autopeças, distribuidores, preparadores de veículos, locadoras, frotistas e clientes particulares. Peça um orçamento sem nenhum compromisso.
Fale com a Motortronic e conte com os melhores produtos e serviços do mercado. Especializados em suporte diferenciado para peças de veículos premium, como módulos SAM Mercedes-Benz e caixas de fusível Mercedes.
Realizamos envios para todo o Brasil e países do Mercosul, utilizando Sedex, PAC, motoboy ou transportadoras parceiras. Nossa central de vendas está disponível por WhatsApp, telefone e e-mail, de segunda a sexta-feira, das 8h às 18h, e aos sábados, das 9h às 13h.
Consulte nos!
