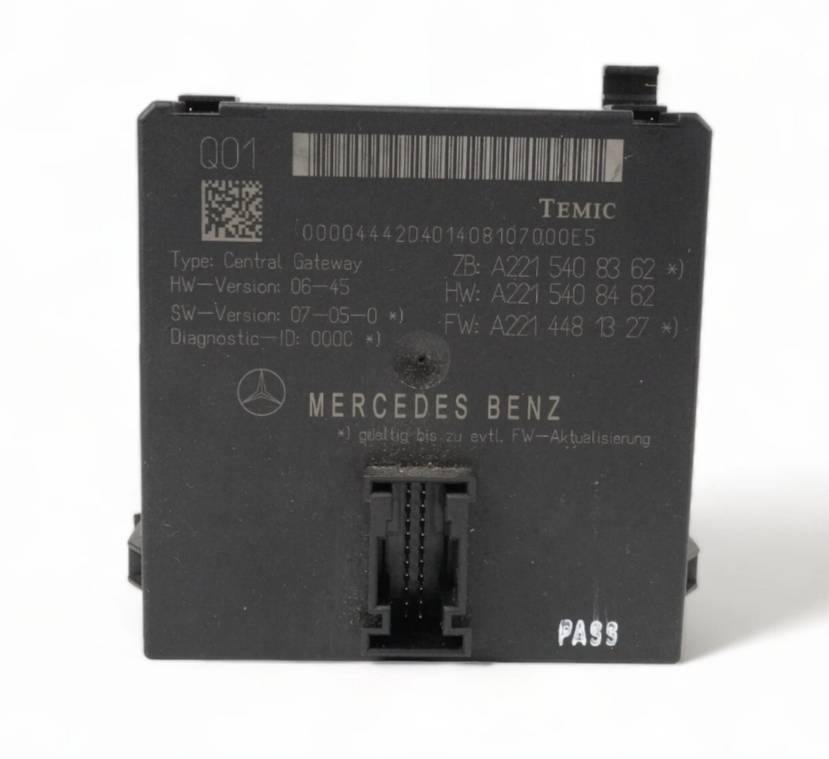

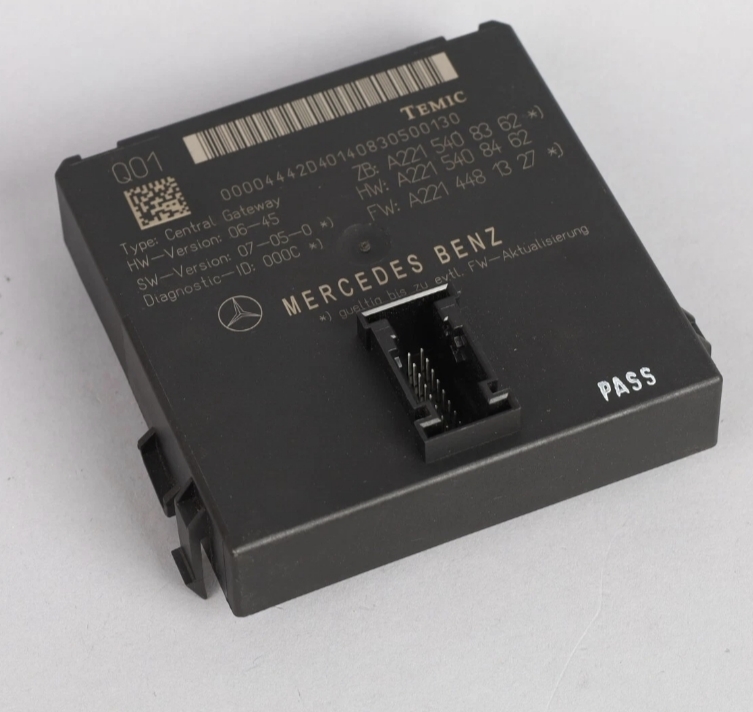

Os veículos modernos da Mercedes-Benz possuem dezenas de módulos eletrônicos independentes — desde a injeção do motor e o câmbio até os controles de porta, rádio e iluminação. Para que essa imensa orquestra eletrônica funcione sem falhas, todos esses módulos precisam "conversar" entre si utilizando uma linguagem comum. O equipamento responsável por gerenciar e traduzir esse tráfego de dados é o Módulo Central Gateway (CGW).
O que é o Módulo Gateway e Qual a sua Função?
O Central Gateway atua como o "roteador de internet" do seu Mercedes-Benz. Diferentes sistemas do carro operam em velocidades e protocolos distintos de rede para otimizar o processamento:
- CAN B (Interior/Carroceria): Uma rede mais lenta, responsável pelos vidros elétricos, travas, ar-condicionado e assentos.
- CAN C (Motor/Powertrain): Uma rede de altíssima velocidade que conecta a ECU do motor, o TCM do câmbio e o módulo ABS/ESP.
- Rede MOST: Um barramento de fibra óptica de alta capacidade, exclusivo para o sistema de áudio (rádio, amplificador) e navegação.
- Rede LIN e FlexRay: Protocolos auxiliares para sensores menores e sistemas avançados de assistência à condução.
Se a ECU do motor (CAN C) precisa enviar a informação de velocidade do carro para que o rádio (Rede MOST) aumente o volume automaticamente, essa informação passa obrigatoriamente pelo Gateway, que traduz o sinal de uma rede para a outra instantaneamente. Além disso, a porta OBD2 (onde se conecta o scanner de diagnóstico) liga-se diretamente ao Gateway.
Sintomas Críticos: Quando o Gateway Entra em Colapso
Se o Módulo Central Gateway falhar, a rede do veículo entra num colapso sistêmico. Como ele é a ponte central de comunicação, a falha raramente se isola em um único componente. Fique atento a estes sinais severos:
Luzes do ABS, ESP, Check Engine, Airbag e bateria acendem todas ao mesmo tempo. O painel pode piscar ou os ponteiros caírem a zero com o carro em movimento.
Ao ligar um scanner OBD2, o técnico recebe a mensagem "No Communication". Isso ocorre porque a ponte entre a porta OBD e os módulos internos (o Gateway) está morta.
O módulo de autorização de partida (EZS/Imobilizador) não consegue validar a chave junto à ECU do motor porque o Gateway não permite a passagem do sinal.
Um Gateway defeituoso pode impedir que os módulos "durmam" quando o carro é desligado (o chamado "Sleep Mode" da rede CAN), drenando a bateria durante a noite.
Causas Comuns de Danos ao Gateway
Em muitos modelos Mercedes-Benz (como na Classe ML, GL, C e E), o Módulo Gateway fica instalado em locais suscetíveis a danos externos:
- Infiltração de Água: Drenos de teto solar entupidos ou borrachas de para-brisa ressecadas permitem que a água escorra diretamente sobre a placa eletrônica do CGW.
- Picos de Tensão: Dar "chupeta" (jump start) incorretamente ou utilizar baterias fora da especificação causa queima de processadores internos.
- Curto-Circuito em Periféricos: Um curto em um farol ou motor de banco elétrico pode refluir pela rede CAN e afetar o roteador central.
Diagnóstico, Venda e Codificação SCN (A Solução Completa)
A substituição de um Módulo Gateway em um Mercedes-Benz nunca é Plug & Play. O módulo guarda as informações cruciais sobre os pacotes de opcionais (códigos SA) que o seu chassi (VIN) possui.
Se você instalar um Gateway novo ou seminovo sem realizar a Codificação SCN online, o carro não saberá, por exemplo, que possui teto solar, câmera de ré ou faróis de LED. Metade das funções do carro ficará inoperante. O SCN Coding é obrigatório.
Na Motortronic, atuamos como laboratório de referência para a rede eletrônica Mercedes-Benz:
- Reparo de Placa: Em casos de oxidação leve ou trilhas rompidas, podemos realizar o reparo do seu próprio módulo, salvando as codificações originais e evitando o custo de um SCN Coding.
- Venda de Módulos Genuínos (Novos e Seminovos): Importamos módulos OEM diretamente da Europa e dos EUA.
- Diagnóstico de Rede CAN: Utilizamos osciloscópios e o equipamento XENTRY/STAR Diagnosis para descobrir se o curto está realmente no Gateway ou em um fio da rede CAN espalhado pelo chassi.
